Lichtlabor

Professionelle Lichtmessung nach CIE

Unser Lichtlabor ist mit modernster Lichtmesstechnik gemäß den aktuellen Anforderungen der CIE ausgestattet und bietet präzise Messungen auf höchstem Niveau. Die eingesetzten Messgeräte sind speziell auf die lichttechnische Vermessung von LEDs ausgelegt und ermöglichen unter anderem die Überprüfung von Datenblattwerten im Pulsmode. Darüber hinaus lassen sich LEDs verschiedener Hersteller objektiv vergleichen. In Zusammenarbeit mit einem externen Partner führen wir zudem die Vermessung von LED-Modulen und kompletten Leuchten durch – zuverlässig, reproduzierbar und praxisnah für Ihre Entwicklungs- und Qualitätsanforderungen.

LEDs und UV-LEDs

Wir bieten umfassende Lichtmessungen für LEDs an und erfassen dabei alle relevanten Parameter. Für UV-LEDs können zusätzlich spezifische Messgrößen ausgewertet werden.

LED

Lichtstrom (lm)

Gemessen in Lumen (lm), bestimmt die Helligkeit einer Lichtquelle im 3-Dimensionalen-Raum.

LED

Lichtstärke (cd)

Lichtstrom / Raumwinkel, gemessen in Candela (cd), gibt an, wie hell eine Lichtquelle in eine bestimmte Richtung leuchtet.

LED

Farbort

x,y Koordinaten bestimmen die Lage der Farbtemperatur im CIE -XYZ Farbraum.

Wellenlänge (nm)

Messung von LEDs und UV-LEDs im Spektralbereich von 200 nm (UV) bis 1.100 nm (IR). Der Bereich des sichtbaren Lichts von 380–780 nm wird vollständig abgedeckt.

LED

Photosynthetischer Photonen-Fluss (PPF)

Misst die Anzahl der pro Sekunde emittierenden Photonen, die von Pflanzen für die Photosynthese genutzt werden können.

Transmission-Reﬂexion

Misst die Durchlässigkeit eines Mediums für Lichtwellen sowie dessen zurückgeworfene Lichtwellen.

LED

CRI | TM30

Farbwiedergabeindex mit der die Qualität der Farbwiedergabe von Lichtquellen gleicher korrelierter Farbtemperatur beschrieben wird.

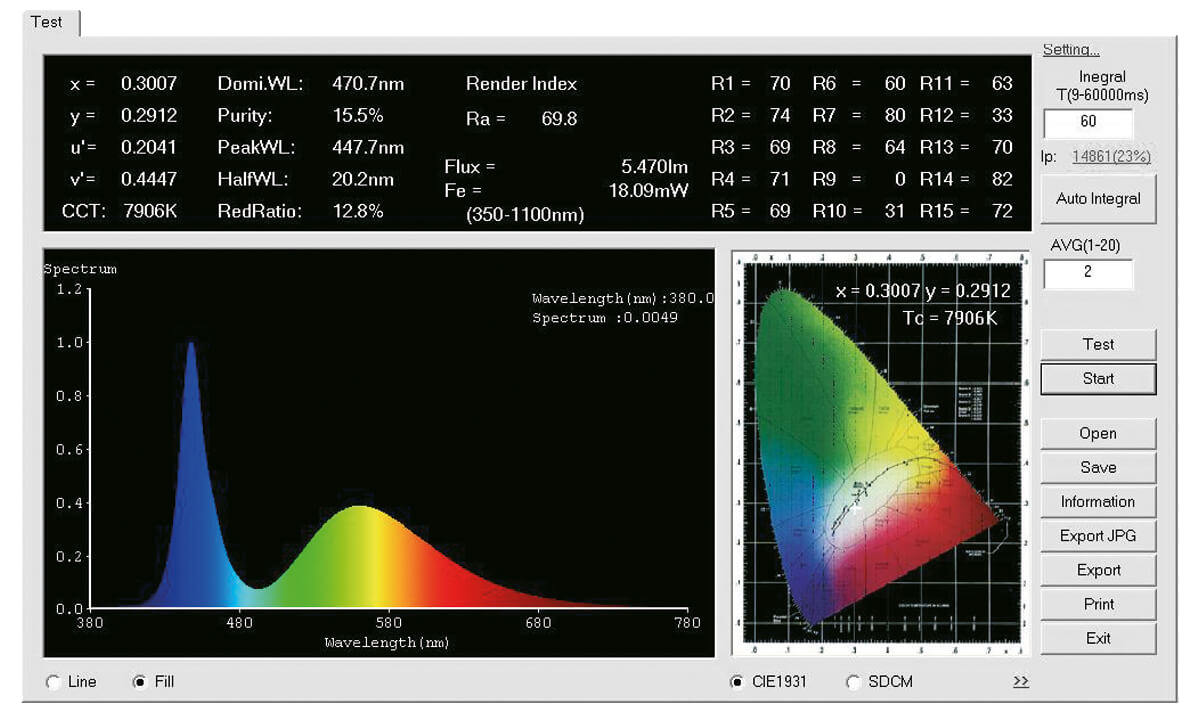

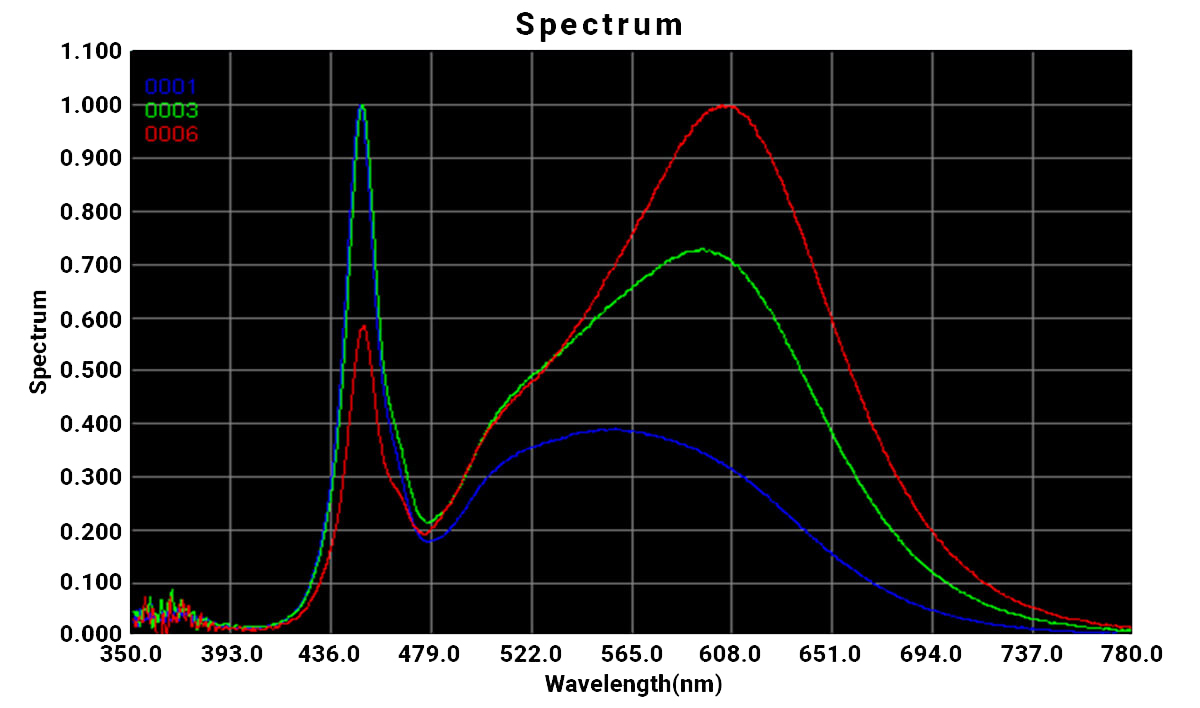

Spektrum

Spektralsoftware für Farbmessung, radiometrische und wirkungsbezogene Analysen. Darstellung der gewichteten Lichtverteilung über den gesamten Wellenlängenbereich.

LED

Beleuchtungsstärke (lx)

Lichtstrom / Fläche, gemessen in Lux (lx), gibt an wie hell eine Fläche beleuchtet wird.

LED

Farbtemperatur (CCT)

CCT/ Gemessen in Kelvin, gibt den Farbeindruck des Lichtes wieder von Kalt-Weiß bis Warm-Weiß

Zusätzliche Leistungen für LED-Module und Leuchten

Für LED-Module und Leuchten erweitern wir unser Angebot um zusätzliche Lichtmessungen, die wir gemeinsam mit ausgewählten externen Partnern durchführen. So stellen wir sicher, dass Sie ein noch umfassenderes Leistungsspektrum mit präzisen Ergebnissen, höchster Qualität und nach allen relevanten Standards erhalten.

Unverbindlich Anfragen

Photometrische Messungen an LED-Modulen und Leuchten
Lichtstrommessungen an LED-Modulen und Leuchten
Erstellung von 3D Lichtstärkeverteilungen (LVK) Formate: LDT/IES
Konvertierung von lichttechnischen Daten - Formate: LDT/IES
Ermittlung von brutto/netto Lichtströmen an LED Leuchten
Ermittlung von div. lichttechnischen Parametern wie z.B.: Lichtausbeute, Wirkungsgrad, UGR-Werte, Leuchtdichte, Lichtstärke, Ausstrahlwinkel, zonaler Lichtstrom, ähnlichste Farbtemperatur (CCT), Farbkoordinaten, Farbwiedergabe Index (CRI)
Temperaturabhängige Messung von photometrischen und farbmetrischen Parametern an LED Modulen
Messung der räumlichen Lichtstärkeverteilung nach EN 13032 und LM-79-08
Messung absoluter Lichtströme nach EN 13032
Ermitteln der Energieeffizienzklasse von Lampen und Leuchten im Sinne der Ökodesign-Richtlinie 2009/125/EG, VO 1194/2012 und VO 874/2012

Messung der spektralen Lichtverteilung 380 – 800nm
Prüfung der Photobiologischen Sicherheit nach DIN EN 62471
Spektrale Messungen im Bereich 200 – 3000nm
Strahldichte Messungen
Messung der Photosynthetisch aktiven Strahlung 400-700nm bei Pflanzenlicht (PAR, PPF, PPFD)
Bestrahlungsstärke Messungen

EMV-Prüfungen nach gängigen Normen
Emission (Störaussendung)
Immunity (Störfestigkeit)
Netzrückwirkungen
Harmonische Oberschwingungen

Flickermessungen nach IEEE 1789
Bestimmung von Flickerfrequenz und Modulationstiefe (Flicker-Prozent)
Ermittlung des Flicker-Index
Stroboskopeffekt-Analysen
Bewertung und Klassifizierung nach NEMA 77

Die Technik hinter unserem Labor.

Ulbricht Kugel

Licht- und Strahlungs-Messeinrichtung zur Messung der Lichtstärke in cd bzw. mW/sr entsprechend den Anforderungen nach CIE 127

Ulbricht Kugel

Präzise Messungen für höchste Standards.

Spektroradiometer

CCD Array 1024 x 128
Wellenlängen Messbereich: 350 - 1100nm (UV- / sichtbar- / IR-Bereich)
Integrationszeit 9ms - 60s
Messgrößen: Farbort (x, y / u′, v′), Farbtemperatur, CRI; Ra, Ri; i= 1 - 14, Relative spektrale Lichtverteilung P (λ), Lichtstrom , Lichtleistung
