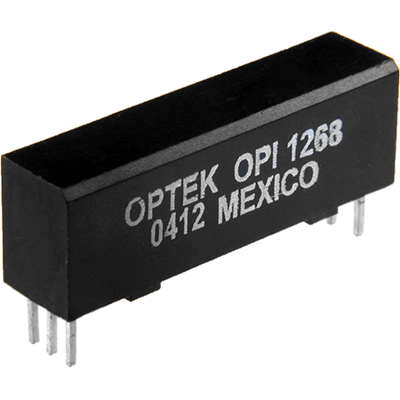

OPI1268 - OPTEK Technology

Optokoppler, Logik-Ausgang (Open Collector), 16kV
OPI1268
Der OPI1268 ist ein Hochspannungs-Optokoppler mit digitalem Ausgang, der für die Hochgeschwindigkeitsdatenübertragung geeignet ist. Der Eingang des OPI1268 besteht aus einer hocheffizienten GaAlAs-LED mit einer Peak-Wellenlänge von 850 nm, die optisch mit dem optischen Ausgangs-IC gekoppelt ist. Eine Fotodiode im Ausgangs-IC erkennt das eintreffende modulierte Licht und wandelt es in einen proportionalen Strom um.

Merkmale:
- TTL-kompatibler Ausgang
- 16 kV Gleichstrom-Isolierung
- 2Mbit/s
- t PHL-t PLH ≤ 500 ns
- Kriechstrecke: 0,970" (24,64 mm)
- Luftstrecke: 0,970" (24,64 mm)
- UL-anerkannte Datei Nr. E58730
Hersteller: TT ElectronicsTT Electronics
Marke:
Produktgruppe: OptokopplerOptokoppler
Artikelnummer: OPI1268
Serie: OPI1268

Direkt zur Anfrage


Technische Daten

Datenblatt: PDF OPI1268 | OPTEK TechnologyDatenblatt öffnen
Ausgangstyp Logik
Kanäle 1
PINs 5
Isolationsspannung 16000 Vrms
Eingangsstrom Typ DC
Eingangsstrom typ. 10 mA
Eingangsstrom max. 50 mA
Hi-Rel Nein
High-Speed Ja
Hochspannung Ja
Länge: 27,94 mm
Breite: 6,35 mm
Höhe: 9,4 mm
Min. Arbeitstemperatur: -40° C
Max. Arbeitstemperatur: 100° C
Gehäuse: DIP

Hinweis: Das aktuelle Datenblatt des Herstellers ist maßgeblich
