Lichtlabor
Professionelle Lichtmessung nach CIE


LEDs | LED-Module | UV-LEDs | UV-LED-Module | Leuchten

Unser Lichtlabor hält die neueste Lichtmesstechnik entsprechend den Anforderungen nach CIE für Sie bereit. Die Messgeräte sind speziell für die Lichtmessung von LEDs ausgelegt. Eine Überprüfung von Datenblattwerten für die Vermessung von LEDs ist im Pulsmode möglich. Außerdem können LEDs verschiedener Hersteller verglichen werden. Zudem können auch LED-Module und Leuchten über einen externen Partner von uns vermessen werden.

Für LEDs können von uns bei der Lichtmessung folgende Parameter gemessen und ausgewertet werden:

Messung von UV (350nm), über sichtbar, bis IR (1100nm) LEDs.
  • Lichtstrom (lm)
    Gemessen in Lumen (lm), bestimmt die Helligkeit einer Lichtquelle im 3-Dimensionalen-Raum.
  • Lichtstärke (cd)
    Lichtstrom / Raumwinkel, gemessen in Candela (cd), gibt an, wie hell eine Lichtquelle in eine bestimmte Richtung leuchtet.
  • Beleuchtungsstärke (lx)
    Lichtstrom / Fläche, gemessen in Lux (lx), gibt an wie hell eine Fläche beleuchtet wird.
  • CRI | TM30
    Farbwiedergabeindex mit der die Qualität der Farbwiedergabe von Lichtquellen gleicher korrelierter Farbtemperatur beschrieben wird.
  • Farbtemperatur (CCT)
    CCT/ Gemessen in Kelvin, gibt den Farbeindruck des Lichtes wieder von Kalt Weiß bis Warm Weiß
  • Farbort
    x,y Koordinaten bestimmen die Lage der Farbtemperatur im CIE -XYZ Farbraum
  • Wellenlänge (nm)
    Die Wellenlängen des sichtbaren Lichts, liegt zwischen 380nm und 780 nm.
  • Spektrum
    Gewichtete Verteilung des Lichtes über den Wellenlängenbreich der gesamten elektromagnetischen Strahlung
  • Photosynthetischer-Photonen-Fluss (PPF)
    Misst die Anzahl der pro Sekunde emittierenden Photonen, die von Pflanzen für die Photosynthese genutzt werden können.

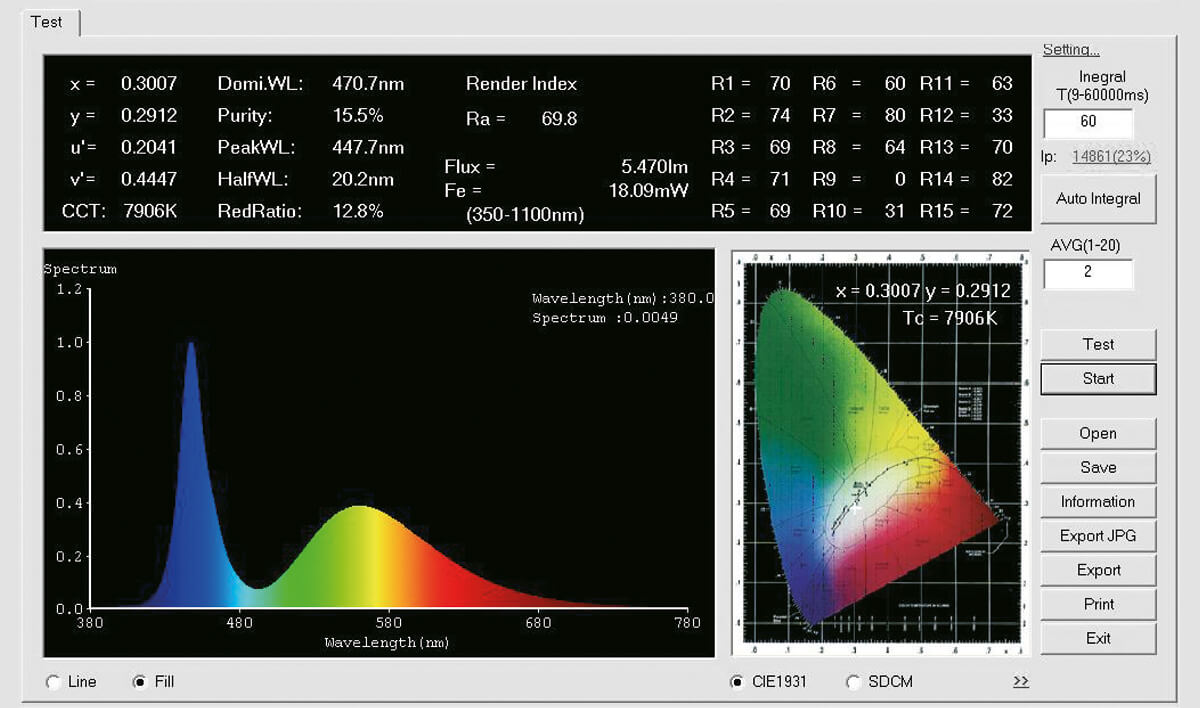

Lichtlabor: Spektrale Lichtverteilung Spektrale Lichtverteilung

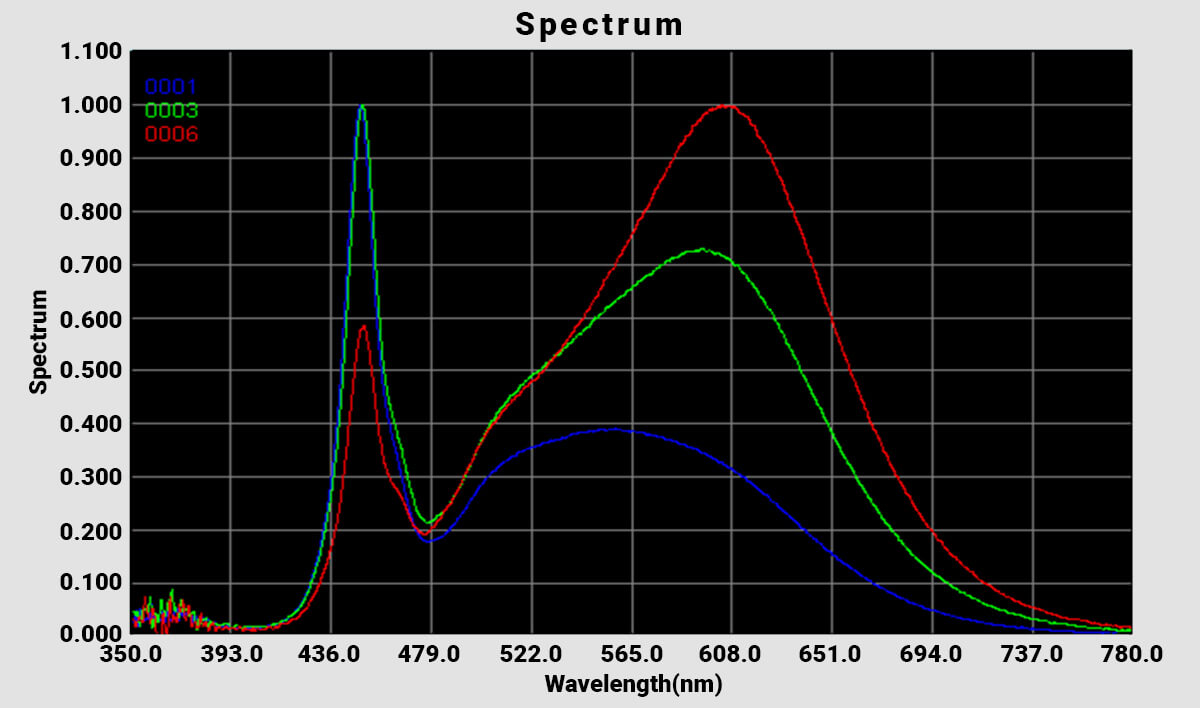

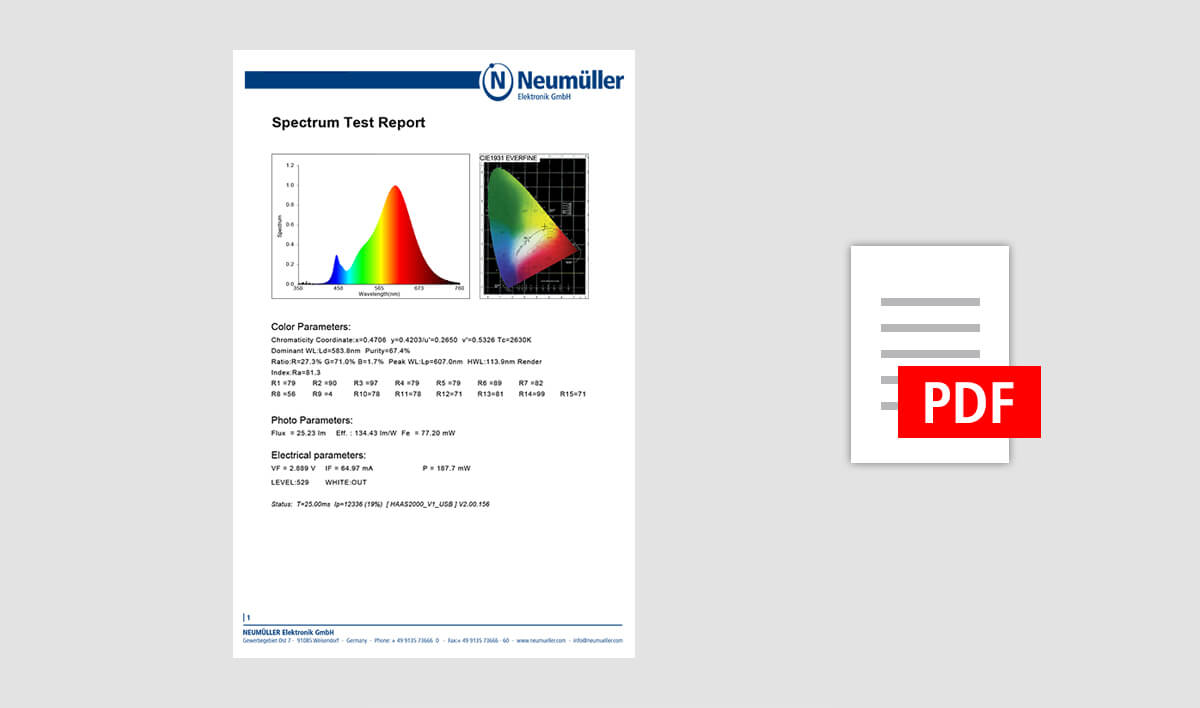

Lichtlabor: Spektren Spektren

Für UV-LEDs können zusätzlich folgende Parameter von uns gemessen und ausgewertet werden:

Messung von UV (200nm), über sichtbar, bis IR (1100nm) LEDs.
  • Wellenlänge (nm)
    Der Messbereich beinhaltet den UV-Bereich ab 200nmund geht bis in den IR-Bereich bis 1.100nm.
  • Spektrum
    Spektralsoftware für Farbmessung, radiometrische und wirkungsbezogene Messungen.
  • Transmission-Reflexion
    Misst die Durchlässigkeit eines Mediums für Lichtwellen sowie dessen zurückgeworfene Lichtwellen.

Für LED-Module und Leuchten können wir folgende Lichtmessungen über einen externen Partner durchführen:

Messung von 200nm bis 3000nm
  • Photometrie
    • Photometrische Messungen an LED-Modulen und Leuchten
    • Lichtstrommessungen an LED-Modulen und Leuchten
    • Erstellung von 3D Lichtstärkeverteilungen (LVK) Formate: LDT/IES
    • Konvertierung von lichttechnischen Daten - Formate: LDT/IES
    • Ermittlung von brutto/netto Lichtströmen an LED Leuchten
    • Ermittlung von div. lichttechnischen Parametern wie z.B.: Lichtausbeute, Wirkungsgrad, UGR-Werte, Leuchtdichte, Lichtstärke, Ausstrahlwinkel, zonaler Lichtstrom, ähnlichste Farbtemperatur (CCT), Farbkoordinaten, Farbwiedergabe Index (CRI)
    • Temperaturabhängige Messung von photometrischen und farbmetrischen Parametern an LED Modulen
    • Messung der räumlichen Lichtstärkeverteilung nach EN 13032 und LM-79-08
    • Messung absoluter Lichtströme nach EN 13032
    • Ermitteln der Energieeffizienzklasse von Lampen und Leuchten im Sinne der Ökodesign-Richtlinie 2009/125/EG, VO 1194/2012 und VO 874/2012
  • Spektrometrie
    • Messung der spektralen Lichtverteilung 380 – 800nm
    • Prüfung der Photobiologischen Sicherheit nach DIN EN 62471
    • Spektrale Messungen im Bereich 200 – 3000nm
    • Strahldichte Messungen
    • Messung der Photosynthetisch aktiven Strahlung 400-700nm bei Pflanzenlicht (PAR, PPF, PPFD)
    • Bestrahlungsstärke Messungen
  • EMV Messungen
    • Emission (Störaussendung)
    • Immunity (Störfestigkeit)
  • Flickermessungen
    • Ermittlung von Flicker Frequenz, Flicker Prozent, Flicker Index an LED-Modulen und Leuchten

Lichtmesstechnik

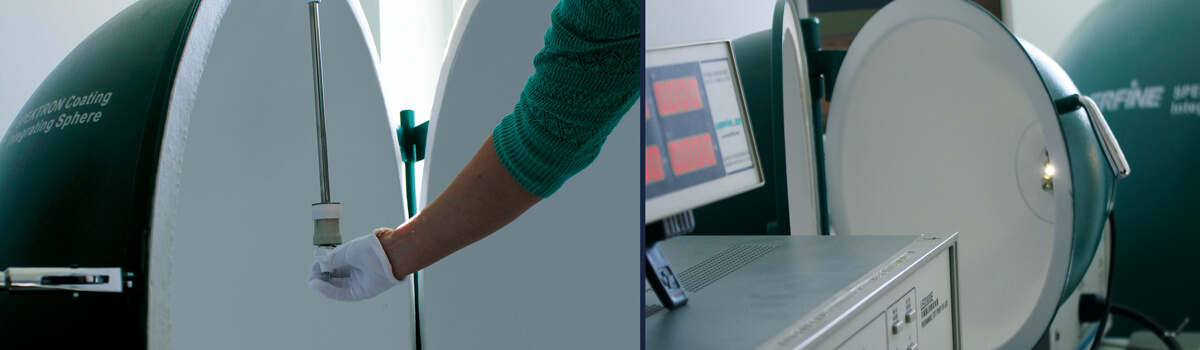

Ulbricht Kugel Lichtlabor: Ulbricht Kugel
  • Licht- und Strahlungs-Messeinrichtung zur Messung der Lichtstärke in cd bzw. mW/sr entsprechend den Anforderungen nach CIE 127

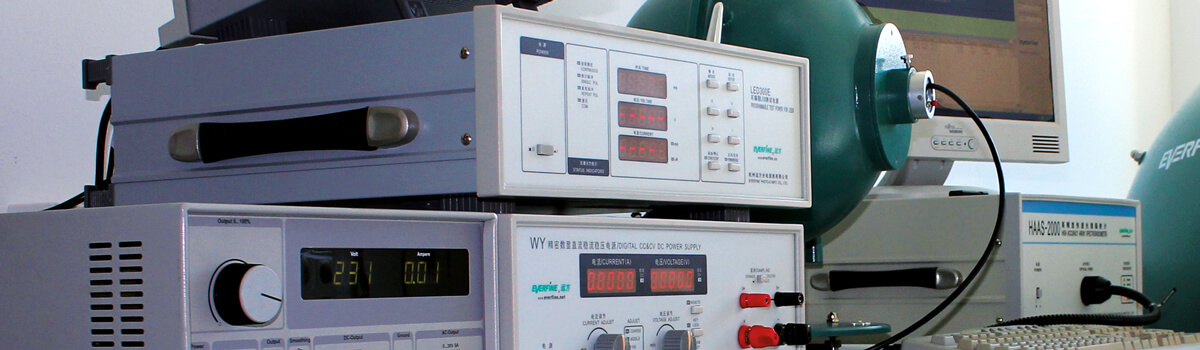

Spektroradiometer Lichtlabor: Spektroradiometer
  • CCD Array 1024 x 128
  • Wellenlängen Messbereich: 350 - 1100nm (UV- / sichtbar- / IR-Bereich)
  • Integrationszeit 9ms - 60s
  • Messgrößen: Farbort (x, y / u′, v′), Farbtemperatur, CRI; Ra, Ri; i= 1 - 14, Relative spektrale Lichtverteilung P (λ), Lichtstrom , Lichtleistung

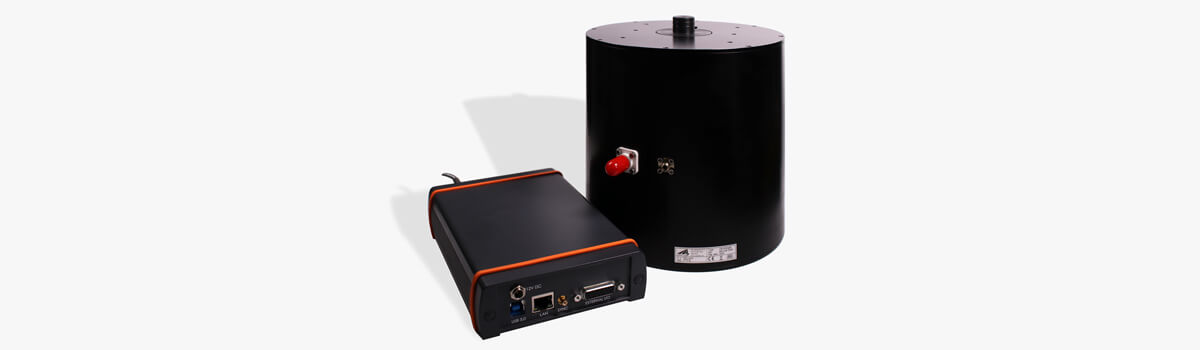

UV-Spektroradiometer Lichtlabor: UV-Spektroradiometer
  • Wellenlängen-Messbereich: 200nm bis 1.100nm
  • Spektralsoftware für Farbmessung, radiometrische und wirkungsbezogene Messungen
  • Transmissionsmessungen
Sie haben Fragen?
Gerne stehen wir bei Fragen für Sie zur Verfügung und beraten Sie mit unserer langjährigen Erfahrung bei der Auswahl des passenden Paketes.
